3d gedruckter iPad Halter (Permalink)

Veröffentlicht am: 30.01.2019

Von: JLusiardi

In Kategorie: Hardware

Schlagwörter: 3d Drucker

Für mein iPad wäre ein Halter für zum Aufstellen auf dem Tisch manchmal sehr praktisch. Kaufen wäre zu banal. Aus Holz basteln? Steht diesmal nicht zur Debatte. Also druckt man lieber etwas mit dem 3d Drucker.

Aktuell erstelle ich die zu druckenden Objekte mit OpenSCAD. Folgender Quellcode erstellt einen aus 2 Teilen bestehenden Halter:

difference() {
     union(){
         // linker Teil
         translate([0,0,0])
         union() {
             translate([0, -5, -5])
                 cube([10,100,10]);
             translate([0,-5, 5])
                 rotate([0,90,0])
                 cylinder(r=10, h=15);
         };
         // rechter Teil
         translate([225,0,0])
         union() {
             translate([5, -5, -5])
                 cube([10,100,10]);
             translate([0,-5, 5])
                 rotate([0,90,0])
                 cylinder(r=10, h=15);
         };
     }
     // iPad
     #rotate([45,0,0])
         cube([240,170,7.5]);
 };

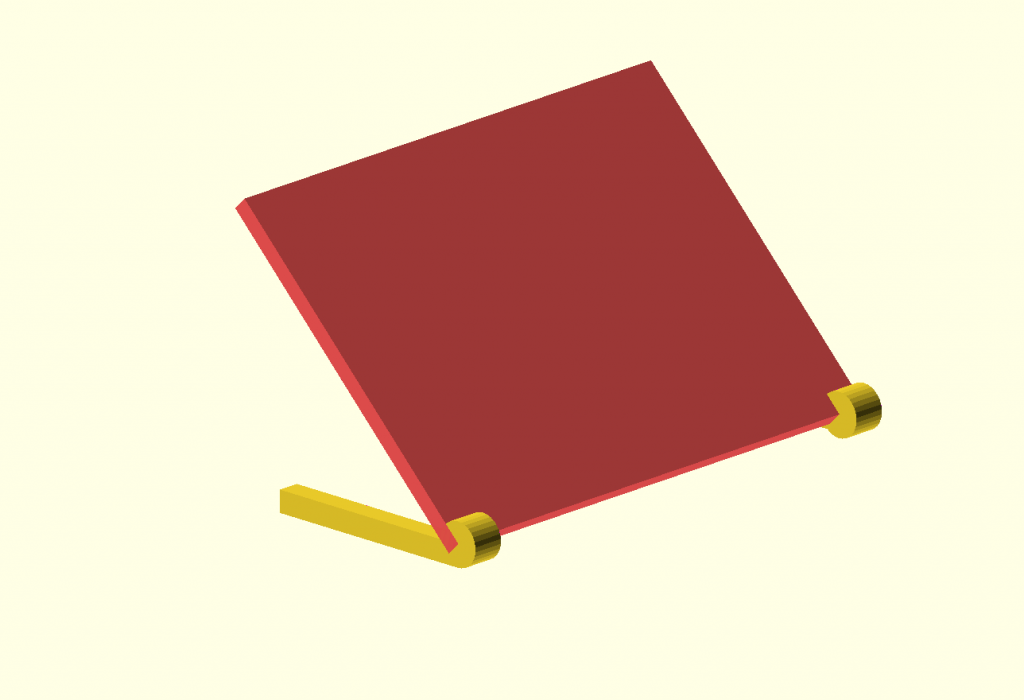

Als 3d Rendering sieht das Ergebnis wie folgt aus:

::img::src="/ipadHolder-1024x700.png",caption="Bild des Halters",alt="Bild des Halters",style="width:300px"

Ca. 1,5h später waren die beiden Teile fertig und das iPad passt perfekt in die Halterung.
